KH-T03太陽能光伏發電系統實訓裝置
太陽能光伏發電系統實驗實訓裝置采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3-6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
一、主要技術指標及規格：
1.太陽能電池組具體參數如下：
◆ 峰值功率：30W
◆ 最大功率電壓：17.5V
◆ 最大功率電流：1.95A
◆ 開路電壓：22V
◆ 短路電流：2.2A
◆ 安裝尺寸：622*550*18mm
2.太陽能控制器具體功能如下
◆ 使用單片機和專用軟件，實現智能控制，自動識別24V系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3-6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
3.蓄電池：一般為鉛酸電池，具有如下特點：
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
4.離網逆變器：正弦波逆變器，具體功能參數如下：
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
5．負載：
◆ 直流負載包括：LED燈，風機等；
◆ 交流負載包括：節能燈和交流電機等。
6.并網逆變器：
并網逆變器具有DC-DC和DC-AC兩級能量變換的結構。DC-DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC-AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7.監測儀表：
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
二、實驗項目：
實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 夜間防反充實驗
實驗九 離網型逆變器工作原理實驗
實驗十 獨立光伏發電實驗
實驗十一 并網型逆變器工作原理實驗
實驗十二 光伏并網實驗
三、主要設備清單：
|
序號
|
名 稱
|
型 號
|
數量
|
單位
|
|
1
|
實驗臺
|
|
1
|
臺
|
|
2
|
太陽能電池板
|
|
1
|
塊
|
|
3
|
離網逆變電源
|
|
1
|
臺
|
|
4
|
同步逆變電源
|
|
1
|
臺
|
|
5
|
太陽能控制器
|
|
1
|
只
|
|
6
|
蓄電池
|
|
1
|
組
|
|
7
|
直流負載
|
|
1
|
套
|
|
8
|
交流負載
|
|
1
|
套
|
|
9
|
人造光源
|
|
1
|
套
|
|
10
|
穩壓電源
|
|
1
|
臺
|

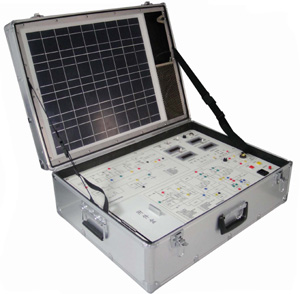

KH-T02太陽能教學實驗箱
KH-T02太陽能教學實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用�？刂破鞯淖饔檬菍π铍姵氐某�、放電條件加以規定和控制，并按照負載對電源的需求控制太陽能電池和蓄電池對負載的電能輸出。控制器是對自動充電、用電的監控裝置，當蓄電池充滿電時，它會自動切斷充電回路，使蓄電池不至過充；如果蓄電池電能減少，它會自動恢復充電。當蓄電池放電超過規定值時，即過放電時，它會自動切斷放電回路，不至使蓄電池放電過深；電能增加后，它會自動恢復供電。
一、基本工作原理：
1.太陽能電池組件
太陽能電池組件由多個單晶或多晶、非晶電池單元串、并聯并經封裝后制成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。
2.蓄電池
蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。
3.正弦波逆變器
正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36V正弦交流電。
二、主要技術指標：
1.太陽能電池組件功率：20W
2.蓄電池容量：12V/7Ah
3.控制器：
額定輸出電壓、電流：12V/2A
蓄電池過充保護：16.2V,恢復14.4V
蓄電池過放保護：10.8V,恢復12.4V
三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式
4.正弦波逆變器：
輸出波形與頻率：正弦波/50HZ±1HZ
額定輸入電壓、電流：10.8V～13.2V/2A
額定輸出電壓、電流：36V±10%/0.42A
額定輸出功率：15VA
輸出功率因數：≥95%（線性負載）
逆變效率：≥75%
5.輸入市電：AC220V/50HZ
6.箱體尺寸：660×490×240mm
7.工作環境：0°C～40°C、≤85%RH
8.外型尺寸手提箱式：50cm*40cm*10cm
三、實驗內容：
實驗一：太陽能電池發電原理實驗
實驗1-1 ：太陽能光伏板能量轉換實驗
實驗1-2：環境對光伏轉換影響實驗
實驗二：太陽能電池光伏系統直接負載實驗
實驗三：光伏控制型太陽能系統發電實驗
實驗3-1：光伏型控制器工作原理實驗
實驗3-2：光伏型控制器充放電保護實驗
實驗四：戶用型太陽能發電和利用實驗
實驗4-1：戶用型控制器工作原理
實驗4-2：戶用型控制器充放電保護實驗
實驗五：太陽能系統電器負載實驗；
實驗六：綜合實驗
實驗七：戶用型控制器電腦軟體實驗
實驗八：光伏型控制器電腦軟體實驗
實驗九：直接負載電腦軟體實驗
實驗十：Zigbee遠端無線監測
