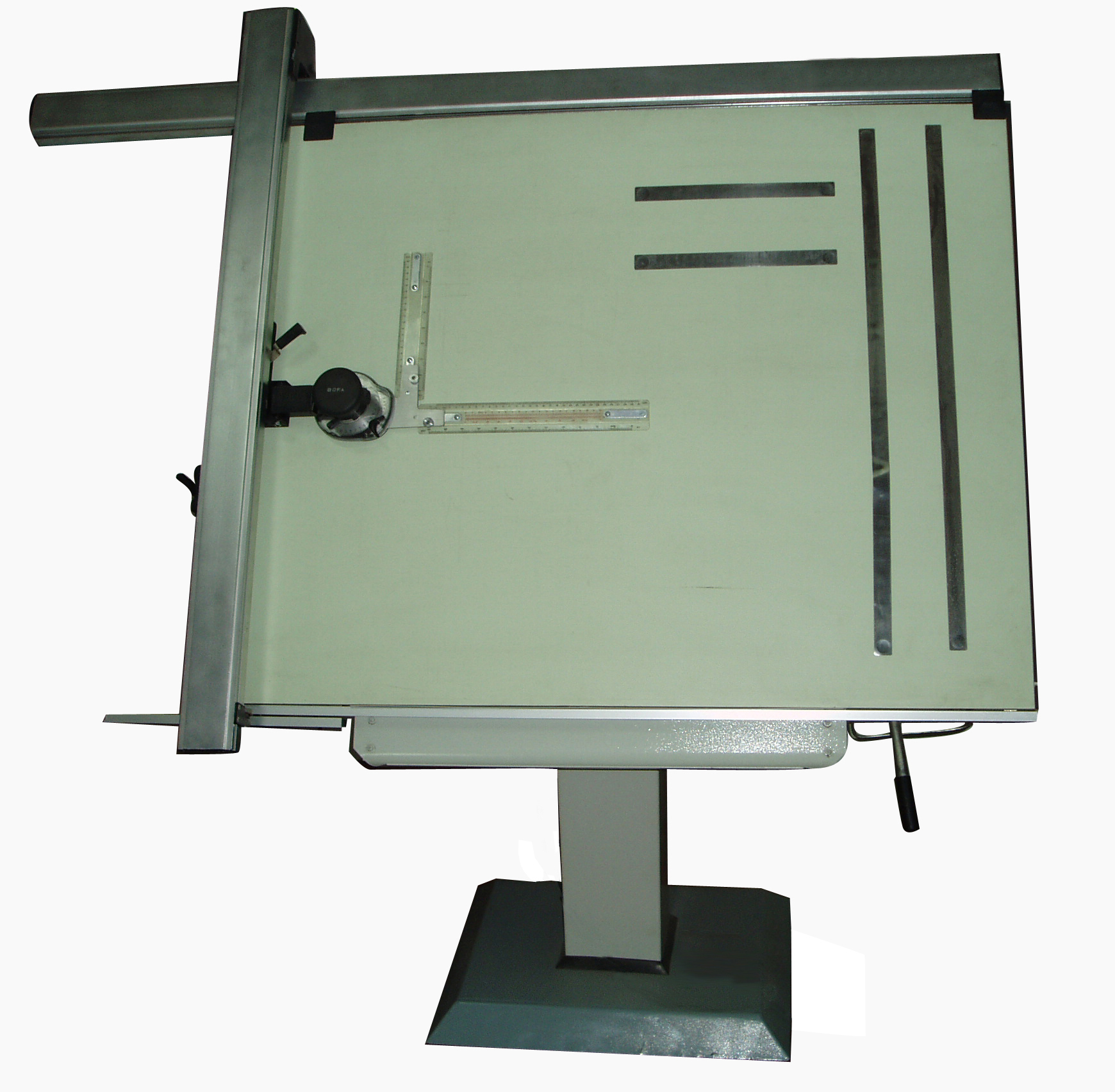

KH-HT07 鋼帶式磁性板繪圖機
鋼帶式磁性板繪圖機說明
鋼帶式繪圖機，A1幅面磁性板（600mm×900mm），帶萬向機頭（機頭旋轉角度：360度，每15度自動定位）， 圖板可傾0-70度。
| 項目 型號 |
鋼帶式 |
| 繪圖機圖幅 |
1200mm×900mm |
| 機頭旋轉角度 |
360°（每15°自動定位） |
| 繪圖機最小讀數 |
10 |
| 比例尺范圍 |
一套（1：1，1：2） |
| 機架升降幅度 |
220 |
| 圖板可傾角度 |
0-70° |
| 繪圖機機頭重量 |
7KG
|

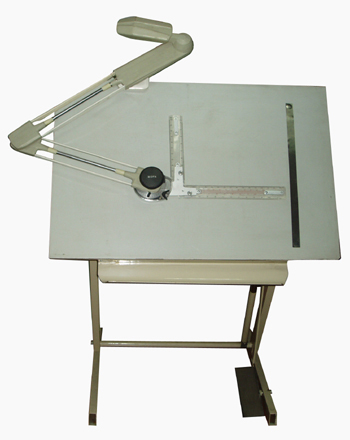

KH-HT06 手動導軌式磁性板繪圖機
繪圖機中文說明:
手動導軌式繪圖機，以縱橫導軌為基準，繪圖機頭可沿導軌由上 上、下、左、右平行移動，始終保持之以3/10000的平行精度，繪圖機頭可作360度旋轉，每隔15度能自動定位 ，任意角度都能鎖緊，導軌內裝有鎖緊機構，繪圖機頭在任何位置上鎖緊固定。
繪圖機英文說明:
TrackDrafting Machines, use the track as the reference, the head of the machine can freely and parallel be moved up down, left and right along the Track. Its parallel accuracy is always kept as 3/10000, The head of the machine can be rotated at 360°and can automatic ally be positioned at every the head can be locked at any position.
導軌式繪圖機，A0（1200mm×900mm）幅面磁性板，帶萬向機頭（參考下圖），圖板可傾0-70度。
| 項目 型號 |
導軌式 |
| 繪圖機圖幅 |
1200mm×900mm |
| 機頭旋轉角度 |
360°（每15°自動定位） |
| 繪圖機最小讀數 |
10 |
| 繪圖機比例尺范圍 |
一套（1：1，1：2） |
| 機架升降幅度 |
220 |
| 圖板可傾角度 |
0-70° |
| 繪圖機機頭重量 |
14KG |
KH-HT04工程制圖實驗桌
工程制圖是工程界的語言,工程制圖是理工科主要的技術基礎課.如何更快地培養學生的空間思維能力,更有效地掌握繪圖基本功,這是廣大師生多年愿望。
該制圖教學配套系統,可以創建一個理想的,清新的制圖環境與學習氣氛,有利于教學計劃的順利實現與教學質量的提高。
本系列包括:學生制圖桌、教師演示臺、高亮度投影儀、活動轉椅及教學桌。
其中學生制圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用，拆裝方便等特點。
桌面可調節傾角、工作臺下面抽屜供放學習資料工具書等。
（1） 規格(L×W×H)：900×600×780mm
（2） 產品特點和主要結構：
根據制圖課程教學的要求，多功能設計，桌面的傾角調節，具有工程制圖課程配套繪圖和繪畫學習和作業功能。 桌面采用專利旋鈕進行調傾角0°-70°，桌面高度采用國標高度為780mm；臺面的上下升降調節功能，臺面高度為：660-820mm。支架和部件為1.0mm的矩鋼管結構和不銹鋼管，桌面圖板下面設有鋼制固定文具儲物屜；繪圖板前設有文具槽，可放置丁字尺和鉛筆、橡皮等文具；在正面和圖板下可放置繪圖文具和圖紙；圖板為優質椴木繪圖板。特點：多功能工程制圖繪圖桌，調節靈活輕便，結構穩定，牢固耐用，適合工程制圖課程作業配套，為制圖室常用繪圖桌之一。
制圖桌配置：
教師桌配備儀器和工具
1、 120cm丁字尺
2、 120×90cm零號繪圖板
3、 精密繪圖儀器（12件）
4、 高亮度書寫投影儀
5、 投影薄膜
6、 銀幕
7、 制圖基本技能掛圖（16張）
8、 活動轉椅
9、 25cm曲線板
10、30cm多用斜角三角板
11、美工刀
12、三棱比例尺
13、多功能模板
14、圓弧模板
15、不銹鋼多用擦圖片
16、畫圓模板
17、繪圖鉛筆（5支）
18、速成模型（55件）
19、81A212型繪圖筆
學生桌配備儀器和工具
1、 90cm丁字尺
2、 90×60cm一號繪圖板
3、 精密繪圖儀器（5件）
4、 25cm曲線板
5、 30cm多用斜邊三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圓弧模板
10、 不銹鋼多用擦圖片
11、 畫圓模板
12、 繪圖鉛筆（5支）
13、 81A繪圖筆
14、 速成模型（55件）
15、 學生凳
