傳感器綜合實驗臺
實驗十三 差動變壓器零點殘余電壓補償實驗
一、實驗目的：
了解差動變壓器零點殘余電壓補償?shù)姆椒?/span>
二、實驗儀器：
差動變壓器模塊、測微頭、差動變壓器、信號源、±15V直流電源、示波器。
三、實驗原理：
由于差動變壓器兩只次級線圈的等效參數不對稱，初級線圈的縱向排列不均勻性，次級線圈的不均勻，不一致性，鐵芯的B-H特性非線性等，因此在鐵芯處于差動線圈中間位置時其輸出并不為零，稱其為零點殘余電壓。
四、實驗內容與步驟
1．安裝好差動變壓器，利用示波器觀測并調整信號源“Us100”輸出為4KHz ，2V峰－峰值；按圖13-1接線。
2．實驗模塊R1、C1、RW1、RW2為電橋單元中調平衡網絡。
3．用示波器監測放大器輸出；
4．調整測微頭，使放大器輸出信號最小。
5．依次調整RW1、RW2，使示波器顯示的電壓輸出波形幅值降至最小。
6．此時示波器顯示即為零點殘余電壓的波形。
7．記下差動變壓器的零點殘余電壓值峰－峰值（Vp-p）。（注：這時的零點殘余電壓經放大后的零點殘余電壓＝V零點 p-p×K，K為放大倍數）。
8．可以看出，經過補償后的殘余電壓的波形是一不規則波形，這說明波形中有高頻成分存在。

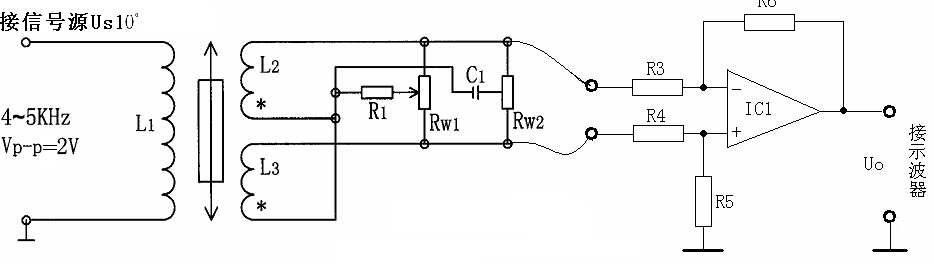

圖13-1 差動變壓器零點殘余電壓補償接線原理圖
9．實驗結束后，關閉實驗臺電源，整理好實驗設備。
五、實驗報告
分析經過補償?shù)牧泓c殘余電壓波形。
六、注意事項
實驗過程中加在差動變壓器原邊的音頻信號幅值不能過大，以免燒毀差動變壓器傳感器。
