傳感器檢測實驗臺
實驗十六 差動變壓器的應用——振動測量實驗
一、實驗?zāi)康模?/span>
了解差動變壓器測量振動的方法。
二、實驗儀器：
振蕩器、差動變壓器模塊、相敏檢波模塊、頻率/轉速表、振動源、直流穩壓電源、示波器
三、實驗原理：
利用差動變壓器的靜態位移特性測量動態參數
四、實驗內容與步驟

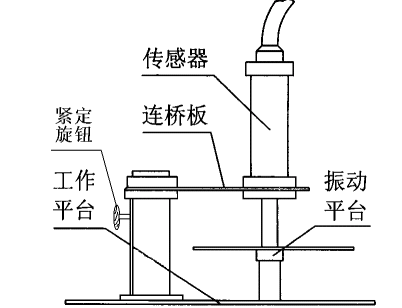

1．將差動變壓器按圖15-1安裝在振動源單元上。
圖15-1
2．合上實驗臺電源開關，用示波器觀察信號源音頻振蕩器“Us100”輸出，使其輸出頻率為4kHz，Vp-p=2V正弦信號。
3．將差動變壓器的輸出線連接到差動變壓器模塊上，并按差動變壓器系統定標實驗接線。檢查接線無誤后，打開固定穩壓電源開關。
4．用示波器觀察差分放大器輸出，調整傳感器連接支架高度，使示波器顯示的波形幅值最小。仔細調節差動變壓器使差動變壓器鐵芯能在差動變壓器內自由滑動，用“緊定旋鈕”固定。
5．用手按壓振動平臺，使差動變壓器產生一個較大的位移，調節移相器使移相器輸入輸出波形正好同相或者反相，仔細調節RW1和RW2使低通濾波器輸出波形幅值更小，基本為零點。
6．振動源“低頻輸入”接振蕩器低頻輸出“Us2”，調節低頻輸出幅度旋鈕和頻率旋鈕，使振動平臺振蕩較為明顯。用示波器觀察低通濾波器的Uo的波形。
7．保持低頻振蕩器的幅度不變，改變振蕩頻率，用示波器測量輸出波形Vp-p，記下實驗數據，填入下表15－1
表15－1
五、實驗報告
1．根據實驗結果作出梁的振幅――頻率特性曲線，指出自振頻率的大致值，并與用應變片測出的結果相比較。
2．保持低頻振蕩器頻率不變，改變振蕩幅度，同樣實驗可得到振幅與電壓峰峰值Up-p曲線（定性）。
六、注意事項
1、低頻激振電壓幅值不要過大，以免梁在共振頻率附近振幅過大。
2、實驗過程中加在差動變壓器原邊的音頻信號幅值不能過大，以免燒毀差動變壓器傳感器
