KH-701型電氣裝配實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，KH-701型電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，KH-701型電氣裝配實訓裝置是一種理想的職業教育實訓設備。

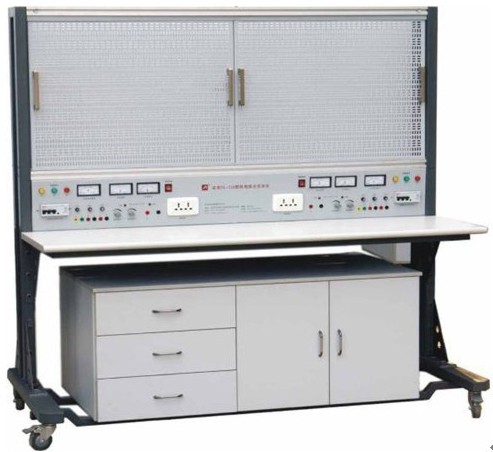

一、KH-701型電氣裝配實訓裝置外形
14000元/臺
二、設備技術指標
1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2.實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3.實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4.網孔板：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
四、參考實訓項目
|
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
|
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
|
五、KH-701型電氣裝配實訓裝置配置清單（1臺）
|
序號
|
名 稱
|
型號與規格
|
數 量
|
|
1
|
單相電度表
|
DD862-2
|
2
|
|
2
|
單相閘刀開關
|
HK8
|
2
|
|
3
|
拉線開關
|
4A/250V
|
2
|
|
4
|
平燈頭
|
6A/250V
|
4
|
|
5
|
園形插座
|
T3-10
|
2
|
|
6
|
電流互感器
|
LQG-0.5
|
2
|
|
7
|
墻壁開關座
|
|
4
|
|
8
|
聲控開關
|
118-B30
|
2
|
|
9
|
低壓斷路器
|
DZ108-20/10
|
2
|
|
10
|
螺旋式保險盒
|
RL1-15/3A
|
6
|
|
11
|
直插式保險盒
|
RT14-20/2A
|
4
|
|
12
|
交流接觸器
|
CJX2-0910
|
6
|
|
13
|
輔助觸頭
|
F4-22
|
6
|
|
14
|
熱繼電器
|
R16B-20/3
|
2
|
|
15
|
通電延時時間繼電器
|
ST3PA-B/380V（0-60S）
|
2
|
|
16
|
時間繼電器座
|
PF-083A
|
2
|
|
17
|
3H鐵殼按鈕
|
|
4
|
|
18
|
行程開關
|
LX9-222
|
4
|
|
19
|
行程開關
|
LX9-001
|
4
|
|
20
|
倒順開關
|
K03-15
|
2
|
|
21
|
日光燈管
|
Y210RR25/10W
|
2
|
|
22
|
鎮流器
|
13W
|
2
|
|
23
|
日光燈座
|
|
4
|
|
24
|
大功率電阻
|
|
6
|
|
25
|
二極管
|
|
2
|
|
26
|
接線端子排
|
JF5-2.5/5
|
10
|
|
27
|
G形導軌
|
|
2
|
|
28
|
走線槽
|
|
3米
|
|
29
|
螺絲
|
|
180
|
|
30
|
螺絲刀
|
|
4
|
|
31
|
尖嘴鉗
|
|
2
|
|
32
|
剝線鉗
|
|
2
|
|
33
|
三相鼠籠異步電動機
|
380V/Y/△180W，單速
|
1
|
|
34
|
三相鼠籠異步電動機
|
380V/Y/△180W，單速，配離心開關
|
1
|
