工業機械手實訓考核裝置概述

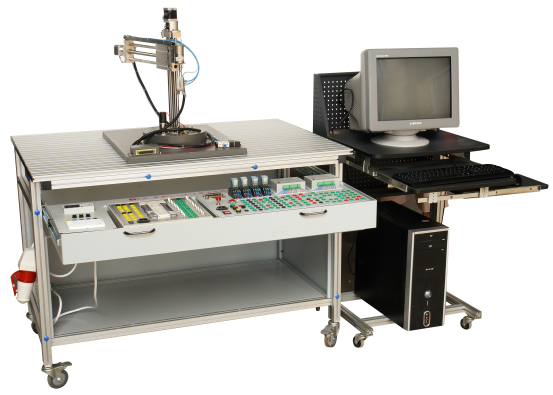

工業機械手實訓裝置，由鋁合金導軌式實訓臺、機械手裝置、控制系統等組成。

該實訓裝置為坐標式機械手，可完成機械手旋轉、手臂垂直上下、手臂水平移動，手爪旋轉四個自由度的位置精確控制。同時配置晶體管式PLC可編程控制器，用于對整個機械手進行復雜地位置控制。

控制系統采用標準模塊化設計，主要由PLC模塊、電源模塊、機械手控制模塊等組成。

該裝置包含了機電一體化專業中所涉及的諸如步進電機驅動、機械傳動、氣動、可編程控制器、傳感器等多項技術，給學生提供了一個綜合實訓環境，使學生學過的諸多單科專業知識在這里得到全面認識、綜合訓練和相互提升。通過在該實訓裝置上的實訓，學生可熟練掌握對PLC高級指令、傳感器、氣動、步進電機、直流電機、精確機械位置傳動等技術應用，該實訓裝置主要用于電氣、電工電子、自動化控制、機電一體化專業崗位技能實訓、考核，是各中專、高職、本科院校相關專業實訓室建設中最佳設備選擇之一。

機械手的特點

1）機械手的橫軸和豎軸的機械傳動采用高精密的滾珠絲桿，高精密的光桿導軌和直線軸承，配以先進的機械設計、精密的機械加工及裝配，可使機械手臂非常平穩地進行垂直、水平移動和水平方向旋轉及精確位置控制；

2）采用選進的步進電機作為橫軸和豎軸的動力源，可實現0.45度的細分，即每轉一圈需要800步，滾珠絲桿導程為4mm，則手臂每步位移精度為0.005mm；

3）機械手臂和機械手爪水平方向旋轉采用高級減速直流電機傳動，配置光電傳感器及碼盤，可實現旋轉方向的精確位置控制；

4）機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥，可實現快速準確地抓取和放開動作；

5）采用輸出方式為晶體管的可編程控制器作為控制主機，配置傳感器，可實現PLC高級指令編程、光電傳感器的技術應用；

6）PLC各I/O點和傳感器、電機、各電器的連接線都被開放到控制模塊的安全插座上，學生可根據PLC程序和各電器的技術要求進行現場接線操作實訓，培訓學生實際動手接線能力。

7）配套鋁鋼式機械手臺架，豎軸及橫軸采用經氧化處理的鋁型材，而臺架的側面及底面采用1mm厚度經烤漆處理的鋼板，臺架與地面之間采用帶自鎖功能的萬向輪，使整個臺架不但堅固耐用而且移動方便；美觀大方，堅固耐用。

實訓項目

1、傳感器技術使用實訓；

2、步進電機及其驅動技術的應用實訓；

3、氣動技術應用實訓；

4、可編程控制器高級指令的編程實訓；

5、電氣控制電路的實訓；

6、自動控制技術教學與實訓；

7、機械系統安裝和調試實訓；

8、系統維護與故障檢測實訓；

實訓裝置配置

該裝置集成了可編程控制器PLC、氣動裝置、傳感器、機械手等機構。整個系統的結構為開放式，實訓裝置可根據教學要求進行演示操作和實訓教學，同時學�？梢愿鶕�(jù)教學需要配置不同品牌的PLC模塊。

控制部分采用可編程控制器PLC，整個實訓連接方式采用安全導線連接，以更好的保證實訓的安全性。

實訓裝置配置清單

序號	名  稱	主要元件或型號、規格	數量	單位	備  注
1	工作臺	1200×800×850 mm	1	張
2	PLC模塊	FX2N-48MT	1	臺	可選
3	電源模塊	三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個	1	塊
4	機械手裝置	步進電機2只、直流電機2只、絲杠2條、行程限位5只、光電傳感器2只及機械部分	1	套
5	系統控制模塊	步進驅動器2只、繼電器4只、開關電源24V6A1只、12V2A1只、DC24V/AC220V指示燈各一只、船型開關1只、按鈕3只、鈕子開關1只、安全插座若干只	1	塊
6	安全插線		1	套
7	PLC編程線纜	開航	1	條
8	PLC編程軟件		1	套	拷貝版
9	電腦推車	開航	1	臺	可選
10	計算機	品牌機	1	臺	可選
