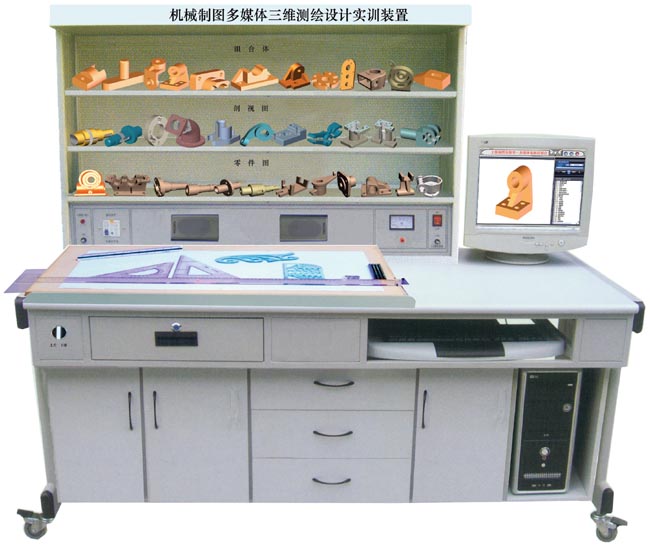

KH-D36機械制圖多媒體三維測繪設計實訓裝置
一、概 述
本公司首創研制開發，集設計、測繪、創新于一體的多媒體機械制圖實訓設備，適用于《技術制圖》、《機械制圖》、《工程制圖》等課程�！稒C(jī)械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。本機械制圖實訓裝置是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備。同時，借助于計算機圖形學技術和多媒體技術，采用實科機械制圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用36件模型供學生使用。
二、產品特點
1、實驗臺采用P4電腦一臺
2、利用開航多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。
3、利用三維動畫文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。
三、本機械制圖實訓裝置的任務
1、培養繪制工程圖樣的能力。
2、培養閱讀工程圖樣的能力。
3、培養徒手繪畫草圖的能力。
4、培養對三維空間邏輯思維和形象思維能力。
四、主要技術參數
1、工作電源：?jiǎn)蜗?20V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-10°-+40℃。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm
五、配備清單
| 序號 |
名稱 |
數量 |
備注 |
| 1 |
組合體疊加 |
1件 |
用三維動畫來演示模型，方便學生繪制圖形 |
| 2 |
組合體讀圖方法 |
1件 |
| 3 |
組合體接頭切割 |
1件 |
| 4 |
組合體切割 |
1件 |
| 5 |
組合體線面分析法 |
1件 |
| 6 |
組合體形體分析法1 |
1件 |
| 7 |
組合體形體分析法2 |
1件 |
| 8 |
組合體軸承蓋 |
1件 |
| 9 |
組合體軸承座 |
1件 |
| 10 |
蝸輪箱1 |
1件 |
| 11 |
蝸輪箱2 |
1件 |
| 12 |
蝸輪箱體 |
1件 |
| 13 |
閥體 |
1件 |
| 14 |
夾具體 |
1件 |
| 15 |
軸1 |
1件 |
| 16 |
軸2 |
1件 |
| 17 |
套筒 |
1件 |
| 18 |
主軸 |
1件 |
| 19 |
支架 |
1件 |
| 20 |
減速箱體 |
1件 |
| 21 |
槽配合 |
1件 |
| 22 |
拔叉 |
1件 |
| 23 |
箱體 |
1件 |
| 24 |
端蓋 |
1件 |
| 25 |
板蓋 |
1件 |
| 26 |
半剖1 |
1件 |
| 27 |
半剖2 |
1件 |
| 28 |
復合剖 |
1件 |
| 29 |
階梯剖 |
1件 |
| 30 |
局部剖 |
1件 |
| 31 |
全剖 |
1件 |
| 32 |
連桿 |
1件 |
| 33 |
斜剖 |
1件 |
| 34 |
旋轉剖 |
1件 |
| 35 |
斷面剖1 |
1件 |
| 36 |
斷面剖2 |
1件 |
| 37 |
一號繪圖板、90cm丁字尺、繪圖儀器一盒5件、曲線板、三棱比例尺、不銹鋼多用擦圖片、多功能模塊、三角板一副、繪圖鉛筆1套5支、繪橡皮擦 |
1套 |
各1件 |
| 38 |
多媒體機械制圖軟件內容：36件模型三維動畫；丁字尺的使用；丁字尺和三角板組合使用方法；曲線板的使用；鉛筆的使用；分錐的使用；圖紙幅面、圖線、字體、尺寸標注；幾何作圖等。 |
1套 |
軟件用三維動畫來演示模型；用動畫語音來講解繪圖工具的使用方法和作圖標準。 |
