系統針對智能建筑中的中央空調系統的實驗教學系統，它涵蓋了中央空調系統中的制冷機組，空氣處理及新風機組的主要控制功能，系統采用工業化設計，主要的控制器采用西門子S7-200可編程控制器，上位機軟件實時顯示系統運行狀態及數據，真實地再現了實際系統各環節的內容。內部結構一目了然。由于在各部件中應用了模塊化設計，易于組合成各類空調系統，豐富了實驗內容，使學生可以自由，開放地從事實驗中的編程、組態、開發。

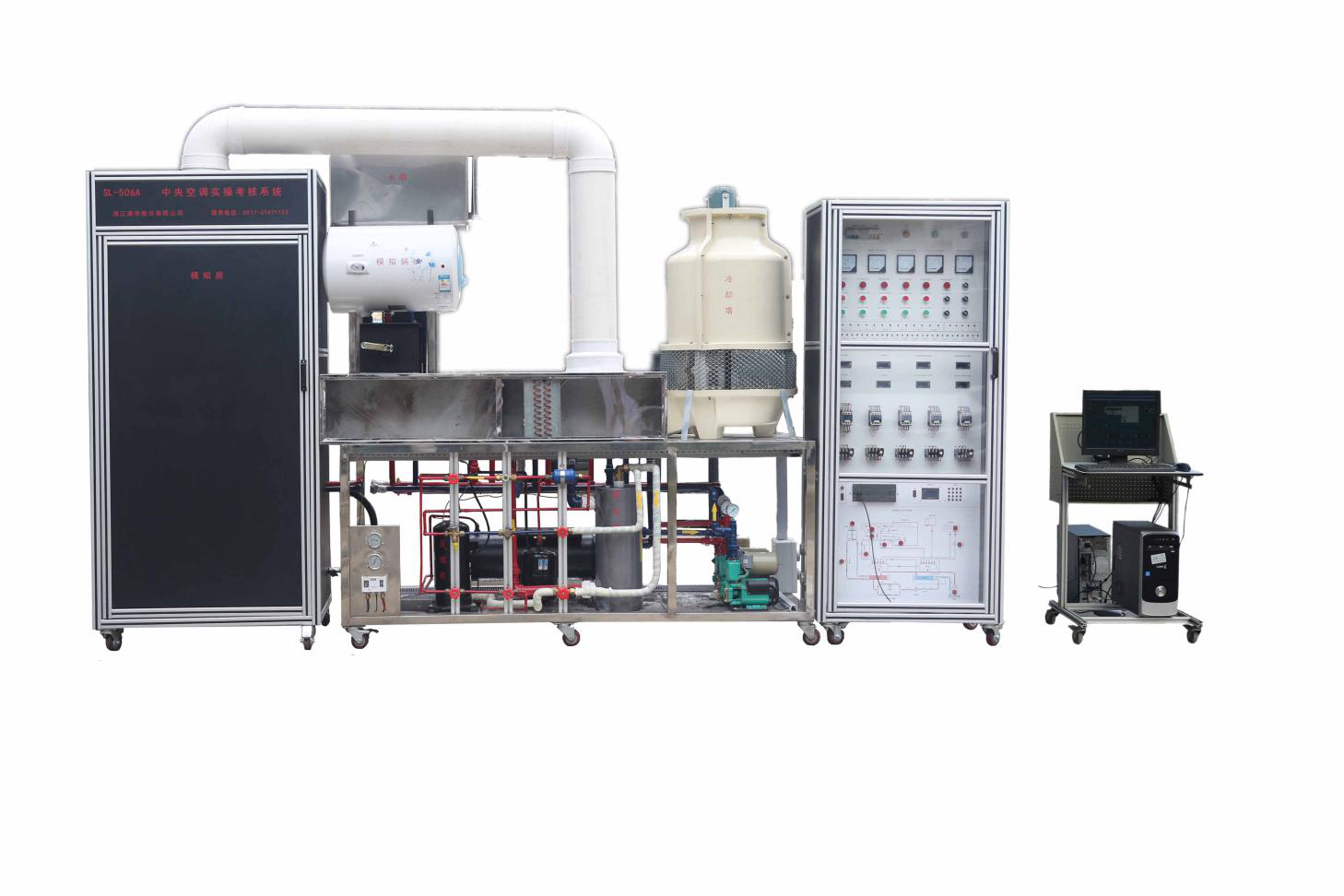

KH-506A型中央空調實操考核裝置

一、設備概況

KH-506A型中央空調實操考核裝置是依據國家安全生產監督管理總局頒布的《特種作業人員安全技術培訓大綱和考核標準》制冷與空調專業要求研發而成的產品。適用于制冷與空調運行操作和制冷與空調設備安裝維修兩個工種的實操培訓和考核。

本裝置將工廠中央空調系統微型化、智能化，同時保證整個中央空調系統的完整性和合理性，整套實操設備可演示夏季制冷工況、冬季制熱工況，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置溫度測量點，便于學員測量、了解各點參數的變化情況和系統的工作狀況，為了適應安全生產培訓考核要求，增加了一些輔助配置單元，使設備能產生多種在實際運行中的常見故障，供學員辨識故障原因及排除，全面考核學員掌握中央空調安全操作基本知識和技能的水平，實現“實物+仿真+智能化判分”安全培訓考核。

二、技術參數

1．電源：AC380V±5％（三相五線） 50Hz

2．外形尺寸：300×100×210 cm3

3．制冷劑類型：R22

4．最大制冷量：7.5 KW

5．最大輸入總功率：4.5 kVA

6．制冷額定功率：3.8 kVA

7．制熱額定功率：3.0 kVA

8．循環風量：480 m3/h

9．安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

中央空調實訓系列產品

序 號	型號/名稱
1	KH-30仿真中央空調微機控制實驗室設備（帶微機接口）
2	KH-32家用中央空調實驗設備、家用中央空調實驗臺
3	KH-ZL001中央空調實訓考核臺（網絡型、有溫度濕度控制）
4	KH-ZL002中央空調實訓考核臺（網絡型）
5	KH-ZL003中央空調實訓考核裝置（網絡型）
6	KH-31中央空調實驗設備
7	KH-ZL66中央空調空氣處理系統實訓裝置（LON總線型）
8	KH-ZL83中央空調全空氣調節系統實訓平臺 （DDC控制型）
9	KH-ZL88家用中央空調實訓考核裝置
10	KH-ZL94大型中央空調系統實訓裝置
