KH-BC15泵車操作教學儀
隨著我國基礎設施建設力度的持續加大，工程機械行業獲益匪淺。這其中，任何建設工地，基本上都離不開混凝土機械。特別是規模較大的項目更是為混凝土輸送機械的高速發展提供了良好條件。此外，有關部門出臺的禁止城市市區內的施工企業在現場攪拌混凝土的政策，更使混凝土泵、混凝土泵車、混凝土運輸車和混凝土攪拌站等產品火爆起來。但由于泵車體型巨大、耗能高、場地要求特殊，同時又具有一定的操作危險性，使得培訓一名合格的泵車操作員成本巨大、困難重重，市場上泵車操作員數量極為稀缺。 泵車操作教學儀的誕生，解決了諸多難題。他可令學員盡快掌握理論知識和基本操作技能，使學員心理素質和應急能力得到綜合訓練；節省實際上機訓練時間，減少學員真機訓練時的意外事故。教學儀占地小、耗能低，不受環境制約，有效減輕了培訓時日常運作的人力、物力及財力負擔，提高培訓效率、節約培訓成本。同時嚴格考核標準，杜絕人情考試。
系統概述：
基于虛擬現實技術開發的泵車操作教學儀虛擬培訓系統不僅畫面精美，而且實現了遙控器與虛擬系統的接口通訊，視角的隨意調節，臂架與實際泵車的同速控制，誤操作的文字提示，聲音的模擬以及澆注特效的模擬等，使得泵車操作手的培訓輕松而且有效。隨著虛擬現實技術的不斷發展，虛擬培訓將會得到更大的應用空間。
軟件中均根據泵車1：1比例進行3D模型設計制作，教學場景中的比例嚴格按照國家考核大綱和培訓要求進行設計。
入門教學儀通過書面及視頻介紹有關泵車操作的理論知識、安全操作規程、操作注意事項等，使學員對儀器有個初步了解熟悉的過程，對儀器使用過程中遇到的問題有個初步概念，并對每個部件進行了詳細的解說。

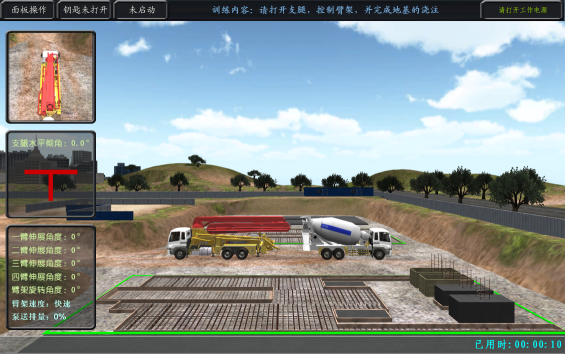

泵車操作教學儀滿足國家最新培訓大綱標準的規范要求，依泵車駕駛員考核規范設計，切合實際的安排學員對泵車操作的學習�？蓪崿F(xiàn)地基的澆注練習和高空圓環工況的作業練習等作業，難度從低到高進行排序方便學員練習。場景教學中含有大量的實時錯誤提示以及聲光報警，幫助學員及時糾正錯誤動作，杜絕違規操作。
虛擬場景與硬件系統互動，控制相符，并伴有相應語音提示。
該模塊以視頻的方式介紹混凝土泵車的結構，使學習者對混凝土泵車的各主要部件有所了解。
產品硬件系統
|
計算機主機（PC）
|
主機：海爾品牌PC機（全國三年聯保）
主板: Intel-H81
硬盤：500G SATA
機箱、電源：機構牢固、用料優質、散熱好
|
|
顯示系統
|
27寸品牌高清LED液晶顯示器
|
|
高集成數據電路板
|
自主研發，高集成數據電路板
|
|
座椅
|
工程機械專用型（承載重量＞100KG）
|
|
控制系統
|
1.★操縱箱由操縱手柄和操縱按鈕組成
操作手柄（17個） 高精度操作手柄（實現與液壓先導閥手柄機械硬件功能相同的效果，材質為高耐磨金屬。采用和真機完全相同的下壓式操作方式，整個手柄性能穩定、耐用性強；傳感器采用先進的霍爾傳感器，利用磁場的強弱來實現手柄操作的穩定模擬量，無任何接觸式摩擦損耗，將手柄的使用壽命延長，與真機操作手感及軟件中實現的動作完全吻合）。
操縱按鈕（6個）控制電源、急停、混凝土泵車面板/遙控模式切換的開關及左右支腿打開。
2.★遙控器功能介紹
操作手柄（7個）
操縱按鈕（9個）
急停按鈕：控制混凝土泵車緊急停止的開關；
電源指示燈：遙控器電源指示燈；
泵送排量調節旋鈕：控制泵送排量大小的按鈕（右加左減）；
發射器啟動開關：控制發射器啟動的按鈕，只有啟動發射器，才可正常遙控；
鳴笛按鈕：測試遙控器信號接收正常與否的按鈕；
臂架動作快慢撥鈕：控制臂架動作快慢的撥鈕（右快左慢）
正反泵按鈕：控制正泵或反泵切換的開關；
發動機緊急熄火按鈕：控制混凝土泵車發動機緊急熄火的按鈕，在發動機緊急熄火狀態下，所有與臂架、泵送有關的動作均停止；
遙控器鑰匙開關：控制遙控器的打開或關閉；
|
|
設備電壓及功率
|
220V國家標準電壓 單臺功率≤300W
|
|
外觀尺寸及重量
|
|
機體結構及特點
|
★底座采用1.2材質鋼板制作，所有部件均為金屬件，該組部件工藝全部采用整體噴塑處理，解決靜電、防銹問題，該底座框架可承載重量最少150kg 。
|
|
尺寸
|
900mm*550mm*1680mm（長*寬*高）
|
|
包裝重量
|
130Kg
|
