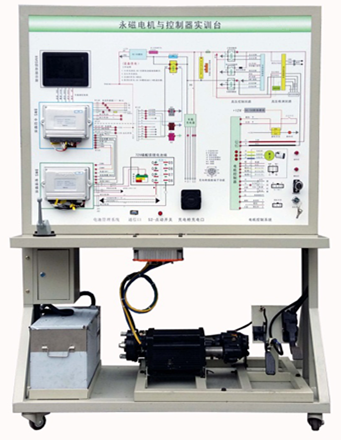

電動汽車動力系統實訓臺
型號：72V/5.5kw
規格：KH-XNY14
品牌:上海開航
一、產品組成:
實訓臺以全新國產電動汽車真實零部件為基礎構建可演示電動汽車驅動工作原理及過程、無安全隱患的實訓臺。主要部件：磷酸鐵鋰電池組、鋰電池管理系統模塊、永磁同步直流電機、控制器、組合儀表、檔位控制系統、油門、剎車踏板、點火開關、低壓蓄電池、繼電器、充電插頭、安全開關等。
二、產品功能：
1、展示電動汽車驅動系統的整體組成結構；
2、演示電動汽車操作與控制狀況；
3、動力系統的加速、減速、制動等工況的實現；
4、展示永磁同步電機及控制器的工作狀態；
5、展示動力電池組、電池管理系統及整車控制器等核心部件的工作狀況；
6、系統具有自診斷及保護功能；
7、可外接診斷電腦讀取系統數據及故障；
8、故障設置系統，通過設置故障,培訓學生的邏輯思維及排除故障的能力；
9、配備電池管理系統開發軟件，通過專用接口對該系統的各參數進行設置及驗證，如電壓闕值，過充過放電流、溫度等；
10、配備產品說明書及使用手冊。
三、產品參數：
1、 電池：磷酸鐵鋰電池；
2、 電池容量：20Ah；
3、 工作電壓：72V；
4、 工作電流：100A；
5、 電機：永磁同步電機；
6、 額定功率：5.5kw；
7、 電機控制器參考型號：72221XC 220A
9、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
10、采用經過拉絲氧化處理后的鋁合金面板，厚度2.5mm,彩色電路圖，不退色、耐磨損；
11、底部安裝知名品牌的兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
五．基本配置(每臺)
|
序號
|
名稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm
|
套
|
1
|
|
2
|
組合儀表
|
電動汽車專用
|
個
|
1
|
|
3
|
點火開關
|
配套
|
套
|
1
|
|
4
|
電機控制器
|
與電機配套
|
套
|
1
|
|
5
|
車載充電器與充電接口
|
與電池配套
|
套
|
1
|
|
6
|
DC-DC轉換器
|
|
套
|
1
|
|
7
|
HV磷酸鐵鋰離子動力電池組
|
|
套
|
1
|
|
8
|
三相交流異步電機
|
|
套
|
1
|
|
9
|
剎車開關
|
|
套
|
1
|
|
10
|
檔位開關
|
電動車專用
|
套
|
1
|
|
11
|
油門控制裝置
|
電動車專用
|
套
|
1
|
|
12
|
直流接觸器
|
DZ47
|
套
|
1
|
|
13
|
電源總開關
|
配套
|
套
|
1
|
|
14
|
移動臺架
|
1240×600×1700mm(帶自鎖腳輪裝置)
|
臺
|
1
|
|
15
|
保險絲盒
|
配套
|
套
|
1
|
|
16
|
保修卡/合格證
|
配套
|
套
|
1
|
|
17
|
教師手冊
|
配套
|
套
|
1
|
|
18
|
故障模擬與排除裝置
|
|
套
|
1
|
