序號

設備名稱

規格及技術參數

配件要求

配套

數量

1

低壓電工操作臺

一、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1700mm×720mm×1630mm

安全保護：設有自動空氣開關通斷電源，設有急停保護、電壓型漏電保護器和電流型漏電保護器、過壓保護、過流保護、過載保護、隔離變壓器等安全保護措施，保證整個實訓過程的安全。

實訓臺配備

實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。
1、設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。
2、實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。

3、可調直流穩壓電源：

提供0～30V/2A可調直流電源，并配有直流儀表顯示，精度1.0級

4、實訓桌：

鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、桌子設有兩個抽屜（帶鎖）用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線。

二、功能

能滿足以下功能要求：

電動機單向連續運轉接線（帶點動控制）。

三相異步電動機正反運行的接線及安全操作。

單相電能表帶照明燈的安裝及接線。

帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線。

以上4個線路應安裝在與操作臺相配套的網格板上,滿足福建省安全生產考試點建設標準，低壓電工特種作業安全技術實際操作考試要求。

電動機單向連續運轉接線（帶點動控制）

三相漏電開關 NXB-162 16A  1只

30套

交流接觸器 CJX1-9/22 380V 1只

熱繼電器JR36-20 電流22A 1只

熔斷器底座RT14-20 5只

組合按鈕LA38（紅、綠） 觸點類型：銀合金、機械壽命  1只

接線端子3位   2只

接線端子4位   4只

接線端子8位   2只

接線端子5位   2只

連接導線 紅色 30條

網孔板600mm*700mm

1塊

三相異步電動機正反運行的接線及安全操作。

連接導線 黑色 30條

網孔板600mm*700mm

1塊

三相漏電開關 NXB-162 16A  1只

交流接觸器 CJX1-9/22 380V 1只

熱繼電器JR36-20 電流22A 1只

熔斷器底座RT14-20 5只

組合按鈕LA38（紅、綠） 觸點類型：銀合金、機械壽命  1只

接線端子3位   2只

接線端子4位   6只

接線端子8位   2只

接線端子5位   2只

單相電能表帶照明燈的安裝及接線

漏電開關2P  1只

單相電度表DDS/075  電流S-20A

燈座1只

接線端子2位4只

接線端子4位1只

連接導線 綠色 30條

網孔板600mm*700mm

1塊

帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線

網孔板600mm*700mm

1塊

三相漏電開關 NXB-162 16A  1只

熔斷器底座RT14-20 3只

指針電壓表450V  1只

指針電流表10A  1只

電流互感器5A  3只

交流接觸器 CJX1-9/22 380V 1只

熱繼電器JR36-20 電流22A 1只

接線端子3位   3只

接線端子4位   4只

接線端子2位   8只

接線端子5位   2只

2

電動機

三相180W-4極/1400轉 50HZ

1臺

3

控制終端

1、處理器:≥I5-9500

2、CPU主頻:≥3.0Ghz

3、硬盤總?cè)萘?≥1T，SATA

4、內存總?cè)萘?≥8G DDR4

5、主板: IntelB250及以上芯片組

6、接口：≥6個USB接口（含USB3.0、USB2.0），VGA端口≥1個，HDMI≥1個

7、預裝正版Windows 7或以上操作系統

8、顯示器：≥19.5寸

9、配鍵鼠

1臺

4

多媒體播放器

電影欣賞：RM、RMVB、MPEG-1/2、DAT、AVI、DIVX、XVID、VOB等視頻格式直接播放，無需轉換；

高質播放：RM/RMVB格式最高分辨率達1024×576，其它格式最高分辨率達720×576，支持16:9寬屏模式顯示；

高碼流率：支持碼流率高達1600Kbps；

音樂欣賞：MP3、WMA、OGG等多種音樂格式播放；

電子相冊：支持JPG、BMP、PNG等格式圖片瀏覽、縮放、旋轉、及幻燈片播放；

色差輸出：支持YPbPr（色差）視頻輸出，最大輸出能達到720P；

外掛字幕：支持srt、sub、ssa、smi等格式外掛字幕；

輸出制式：NTSC、PAL；

移動存儲：支持熱插拔SD\MMC\SM、USB2.0高速接口，支持FAT32、NTFS格式磁盤；

硬件解碼：100%硬件解碼，采用CPU+DSP架構解碼，彰顯優越性能；

1套

5

投影機

屏幕比例: 16:9 16:10分辨率: 1920x1080dpi變焦倍數: 1.3倍對比度: 10001:1-20000:1燈泡類型: 超高壓汞燈泡投放畫面大小: 30~300英寸最佳投放距離: 2.5m-3.2m梯形校正范圍: ±40度支持色彩數目: 10.7億色燈泡功率: 245W燈泡壽命: 10000(不含)-12000(含)小時縮放比: 1.3:1

1臺

6

氬弧焊機wsm400

輸入電壓：380V

輸入容量：17.8KVA

輸入電流：27A

焊條:1.6-4.0mm

鎢針:1.6-2.4mm

手工焊/氬弧焊/ 兩用一體機

4臺

7

二氧化碳焊機NBC350

輸入電壓：380V

輸入容量：13KVA

輸入電流：19A

焊絲:0.8-1.2mm

手工焊/二氧化碳焊/ 兩用一體機

4臺

8

角磨機

1800w\切片直徑：180mm

8臺

9

臺虎鉗

6寸

1臺

10

機械式切割機

1、主軸轉速：2800轉/分；

2、割片規格：400x3.2x32 夾鉗調整范圍：0o- ±45o；

3、最大切割能力：

角鋼：100x100x10 圓鋼：≤ф50 槽鋼：120x53 鋼管：ф135*6；

4、外形尺寸：730(長)x400(寬)x580(高)。

1臺

11

砂輪機

額定電壓：220V；額定頻率：50Hz；額定功率：250W；同步轉速：300r/min；砂輪尺寸：150*20*32

1臺

12

10KV柱上變壓器配電間隔

符合高壓電器相關標準

（室外、室內各一套）

電壓等級：高壓10KV

低壓400V

額定容量80KvA

負載損耗900/870W

分線范圍±5%或±2*2.5%

10KV柱上變壓器配電間隔（含變壓器、跌落式熔斷 器、隔離開關）

2個

13

10kv

變壓器

空載耗能130

額定容量50KvA

負載損耗900/870

分線范圍±5%或±2*2.5%

1臺

14

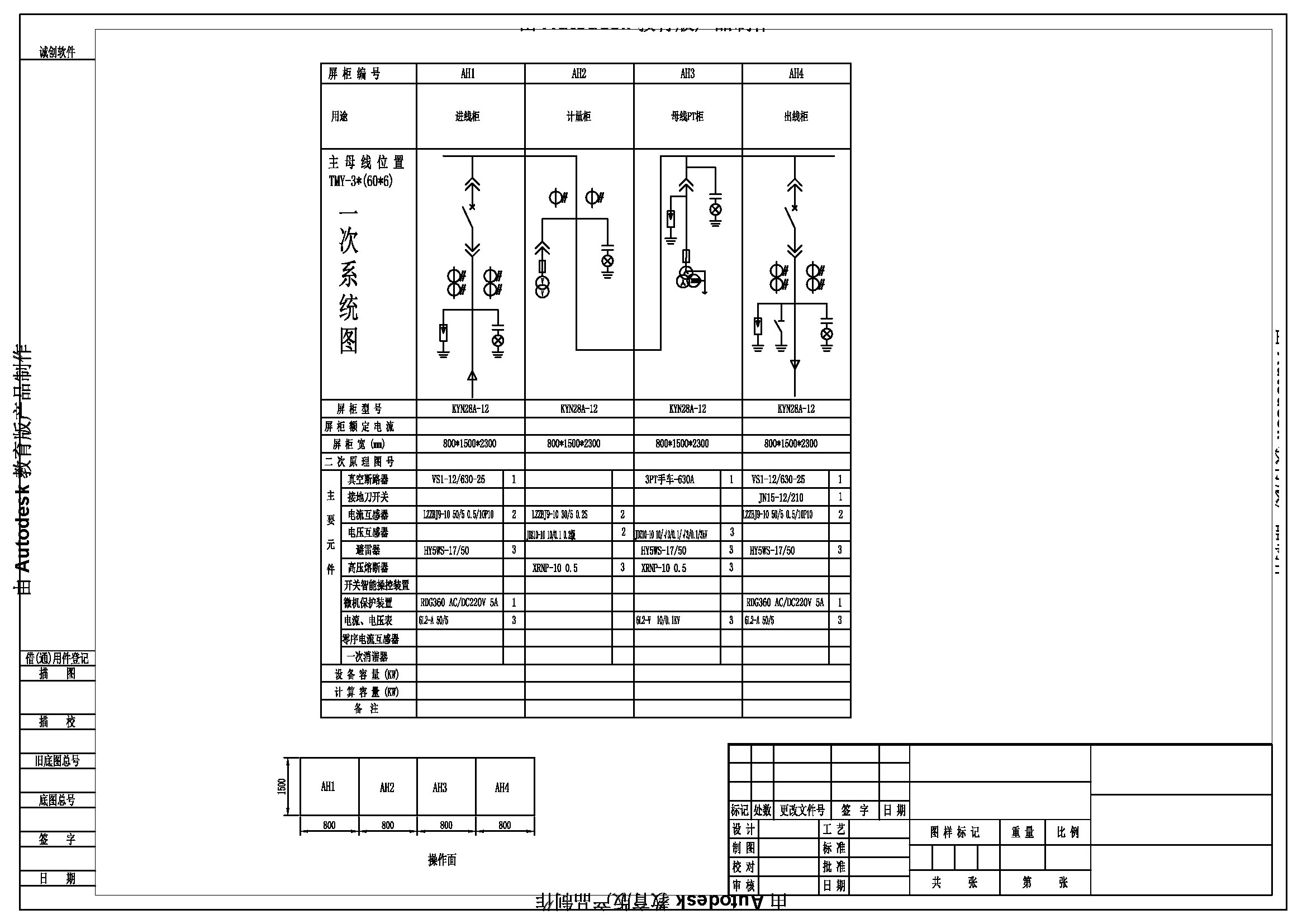

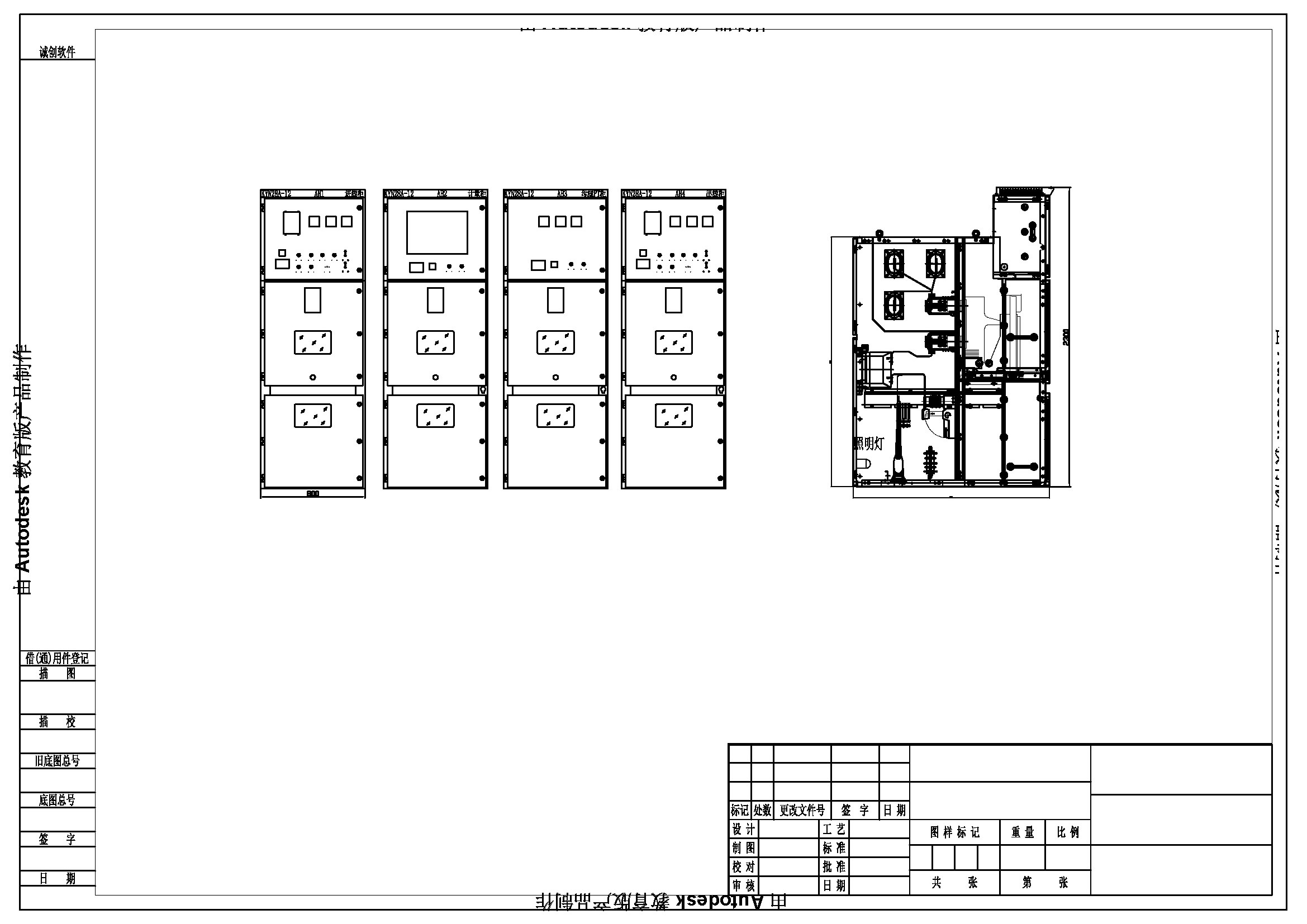

進線柜（按標準圖）

1500*800*2300鎧裝試金屬封閉開關設備而設計柜體分四個單獨的隔室外殼防護級為lp4xl.各小室和斷路器室門打開時防護等級為lp2x.具有架空進出線電纜進出。

進線柜（按標準圖）

1個

15

計量柜（按標準圖）

1500*800*2300鎧裝試金屬封閉開關設備而設計柜體分四個單獨的隔室外殼防護級為lp4xl.各小室和斷路器室門打開時防護等級為lp2x.具有架空進出線電纜進出。

計量柜（按標準圖）

1個

16

出線柜（按標準圖）

1500*800*2300鎧裝試金屬封閉開關設備而設計柜體分四個單獨的隔室外殼防護級為lp4xl.各小室和斷路器室門打開時防護等級為lp2x.具有架空進出線電纜進出。

出線柜（按標準圖）

1個

17

母聯柜/母聯隔離柜  （按標準圖）

1500*800*2300鎧裝試金屬封閉開關設備而設計柜體分四個單獨的隔室外殼防護級為lp4xl.各小室和斷路器室門打開時防護等級為lp2x.具有架空進出線電纜進出。

母聯柜/母聯隔離柜  （按標準圖）

2個

18

增補出線柜

1500*800*2300鎧裝試金屬封閉開關設備而設計柜體分四個單獨的隔室外殼防護級為lp4xl.各小室和斷路器室門打開時防護等級為lp2x.具有架空進出線電纜進出。

增補出線柜

2個

19

高壓模擬屏

10kv停送電倒閘操作模擬屏主要用于教學配電房停送電倒閘操作模擬使用，其目的主要是為防止和降低電氣人員誤操作而帶來危險，該系統可以通過可編程控制器來編寫不同模式的程序來實現不同模式下模擬功能，具有較高靈活性，從而來達到教學靈活性、多樣性。使學員能夠更容易的掌握高壓倒閘步驟及操作方法。

整個系統有自由操作和考核兩種模式。當未使用考核模式時（即不操作觸摸屏），默認為自由操作模式，該模式無操作錯誤報警，可自由操作面板，適用于練習，亦可用于考核。若使用考核模式（使用前需先按操作面板復位按鈕，然后進行觸摸屏與面板的相應操作），該模式較為嚴格，操作流程錯誤觸摸屏?xí)�跳出報警畫面，面板各按鈕指示燈熄滅，紅色報警燈閃爍，無法進行下一步操作，直至按下復位按鈕，系統回到初始狀態，必要時可斷電重啟。

1.1 系統基本組成

10kv 停送電倒閘操作模擬屏采用三菱 FX3U-48MR PLC 作為控制單元，上位機使用昆侖通態（MCGS）觸摸屏作為整個系統監視顯示任務。整個系統的面板分別有系統控制面板、配電柜倒閘操作模擬控制面板組成。

配安全用電仿真實訓軟件

本軟件以Flash動畫與3D虛擬仿真相結合，生動地模擬了安全用電基礎知識、人體阻抗的認識和測試、直接觸電的認識和實訓操作、人體在遭受電擊時的電流途徑、間接觸電的認識和實訓操作、IT供電系統、TT供電系統、TN-S供電系統、TN-C供電系統、TN-C-S供電系統、指令標識的認識、電氣火災產生的原因及處理方法等。通過實訓能夠?qū)�學生進行安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少事故的發生。為了增強實訓效果及確保軟件產品的性能可靠性，投標時要提供省級部門出具的軟件測評報告及軟件產品評估證書，原件備查，不提供不能推薦為中標候選人；

軟件主要分為五個模塊：投標時需逐一演示以下功能，演示功能不全或不演示不能推薦為中標候選人；

理論知識：包含安全用電概述、安全用電的相關基礎知識、怎么安全用電、觸電預防共四部分。

動畫仿真：包含家庭電路的組成、為什么要用三線插頭、人是怎么觸電的、認識歐姆定律、電功率與安全用電的關系、認識低壓斷路器、漏電保護器的原理以及注意預防雷電共八部分 。

用電事故預防：包含用電事故預防、電的危害、生活中如何預防電氣事故等八部分。

緊急救護：包含醫療急救小常識、觸電急救動畫講解。

答題互動：包含電磁大冒險、用電知識問答。

規格：1.5m*2m

1臺

20

模擬人

8件套創傷模塊（男性）

可進行人工呼吸和心外按壓。可進行標準氣道開放，氣道指示燈變亮。CPR訓練，可進行按壓和吹氣訓練。模式考核，在設定的時間內，根據2010國際心肺復蘇標準，正確按壓和吹氣數30：2的比例，完成5個循環操作。實戰考核，老師可自行設定操作時間范圍、操作標準、循環次數、操作頻率、按壓和吹氣的比例。

1個

21

全功能創傷護理人模型止血包扎模擬人創傷急救模特醫學用人體模型

功能：

洗頭、洗臉

眼耳清洗、滴藥

口腔護理、假牙護理

口鼻氣管插管

氣管切開護理

吸痰法

氧氣吸入法

口鼻飼食法

洗胃法

胸腔解剖重要器官結構

手臂靜脈穿刺、注射、輸液（血)

三角肌皮下注射

股外側肌注射

胸腔、腹腔、肝臟、骨髓、腰椎穿刺

灌腸法

女性導尿術

男性導尿術

女性膀胱沖洗

男性膀胱沖洗

造瘺引流術

臀部肌肉注射

整理護理：擦浴、穿換衣褲

增加創傷功能模塊：

面部燒傷ⅠⅡⅢ度

前額撕裂傷口

頜骨創傷

鎖骨開放性骨折與胸膛挫傷

腹部創傷伴有小腸突露

右上臂肱骨開放性骨折

右手開放性骨折、軟組織撕裂傷口

骨組織暴露

右手掌槍彈傷口

右大腿股骨開放性骨折

右大腿復合型股骨骨折

右大腿金屬異物刺傷

右小腿脛骨開放性骨折

右足開放性骨折小趾截斷創傷

左前臂燒傷ⅠⅡⅢ度

左大腿截斷創傷

左小腿脛骨閉合性骨折以及稞關節和足挫傷

胸壁切開縫合傷口

腹壁切開縫合傷口

大腿外傷切開縫合傷口

大腿皮膚裂傷

大腿感染性潰瘍

足壞疽、第1、2、3足趾和足跟壓瘡

上臂截肢傷口

小退截肢傷口

2個

22

屏幕液晶彩顯高級電腦心肺復蘇模擬人急救訓練人體模型

心肺復蘇模擬人由人體模型和心肺復蘇控制器組成。人體模型結構是：可換式頭發，可換式臉皮，可換式頸皮，左手，右手，腹部結構，胸腹接觸系統，胸壓板，肺袋，下肢，腹部傳感器，肺袋墊皮，壓力彈簧，肺袋進氣出氣裝置，胸皮等。帶電源可通電操作。

2套
