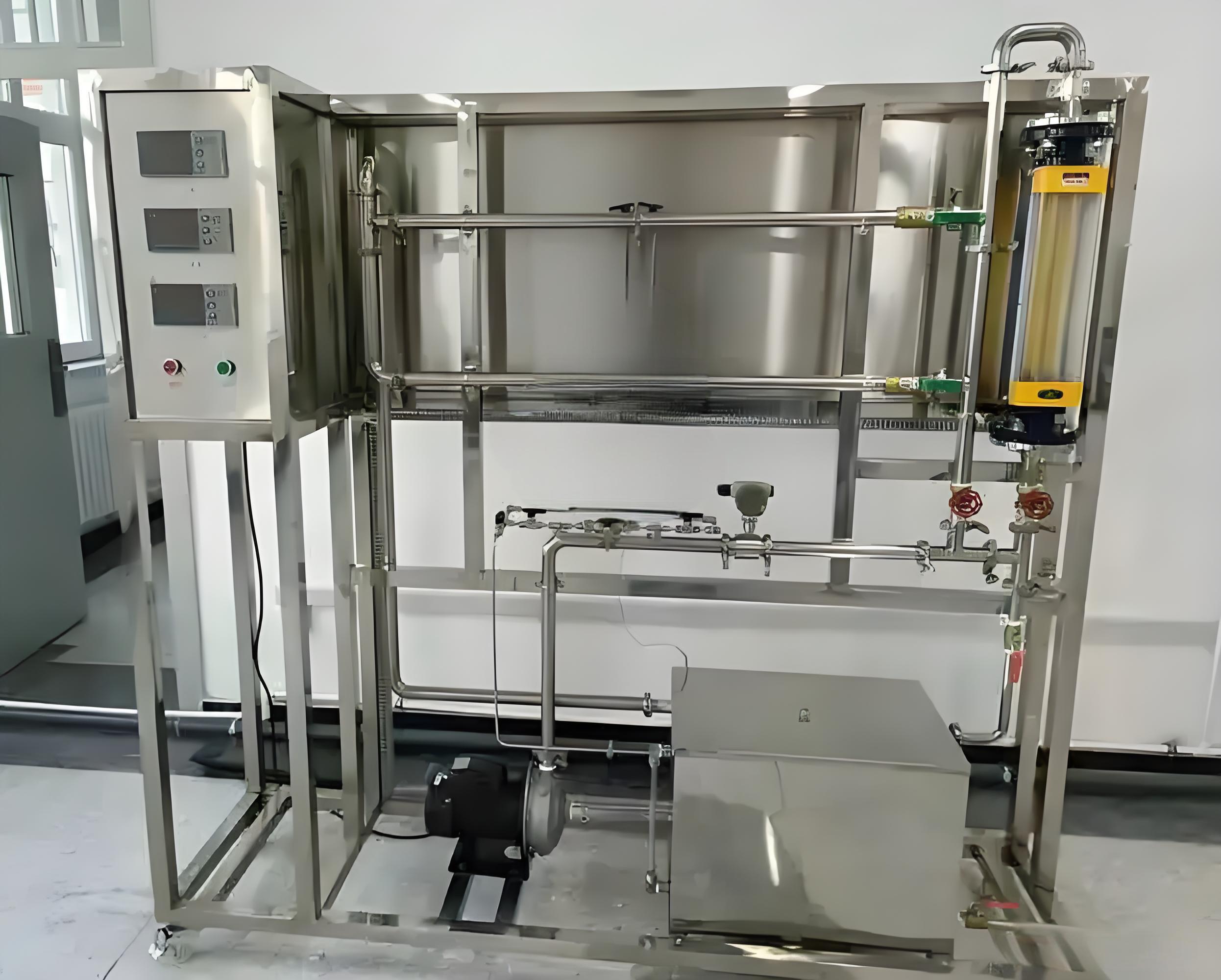

KH-LX流量計校核實驗裝置
一、流量計校核實驗裝置特點：
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。
6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
二、流量計校核實驗裝置功能：
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和
主要特點。
2、掌握流量計的標定方法。
3、了解節流式流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。
4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。
5、測定節流式流量計（孔板、文丘里）的流量標定曲線。
6、測定節流式流量計的雷諾數Re和流量系數C的關系，并進行比較。
7、測定轉子流量計的流量標定曲線。
三、設計參數：
1、孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa
2、文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa
3、轉子流量計流量：0.4~4m3/h。
4、渦輪流量計流量：0.1~10m3/h。
5、溫度：常溫。
6、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
7、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
8、實驗物料：清潔自來水，外配設備：無。
四、流量計校核實驗裝置主要設備：
1、LZB-40水轉子流量計：流量范圍400～4000L/h。
2、孔板流量計流量：0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。
3、文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。
4、DN20渦輪流量計：流量范圍0.5～8.0m3/h，4-20mA遠傳輸出，流量檢測機構。
5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。
6、宇電AI501流量數字顯示儀。
7、宇電AI501溫度數字顯示儀。
8、宇電AI501壓差數字顯示儀。
9、不銹鋼離心泵：功率550W，最大流量5.2m3/h。
10、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
12、閥門：采用304不銹鋼閥和優質銅閥。
13、電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼儀表柜：測控、電器設備在實驗架上。
15、304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成：
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
水流量
|
轉子流量計
|
就地顯示
|
手動閥控
|
|
壓差
|
壓差傳感器
|
數字壓力儀表
|
無
|
|
液體溫度
|
PT100鉑電阻
|
數字溫度儀表
|
無
|
|
渦輪流量
|
傳感器
|
數字流量儀表
|
手動閥控
|
KH-LX/II數字型流量計校核實驗裝置
一、數字型流量計校核實驗裝置特點：
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。
6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
二、數字型流量計校核實驗裝置功能：
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和
主要特點。
2、掌握流量計的標定方法。
3、了解節流式流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。
4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。
5、測定節流式流量計（孔板、文丘里）的流量標定曲線。
6、測定節流式流量計的雷諾數Re和流量系數C的關系，并進行比較。
7、測定轉子流量計的流量標定曲線。
三、設計參數：
1、孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa。
2、文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa。
3、轉子流量計流量：0.4~4m3/h。
4、渦輪流量計流量：0.1~10m3/h。
5、溫度：常溫。
6、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
7、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
8、實驗物料：清潔自來水。外配設備：無。
四、數字型流量計校核實驗裝置主要設備：
1、LZB-40水轉子流量計：流量范圍400～4000L/h。
2、孔板流量計流量：0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。
3、文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。
4、DN20渦輪流量計：流量范圍0.5～8.0m3/h，4-20mA遠傳輸出，流量檢測機構。
5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。
6、宇電AI501流量數字顯示儀。
7、宇電AI501溫度數字顯示儀。
8、宇電AI501壓差數字顯示儀。
9、不銹鋼離心泵：功率550W，最大流量5.2m3/h。
10、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
12、閥門：采用304不銹鋼閥和優質銅閥。
13、電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼儀表柜：測控、電器設備在實驗架上。
15、304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
16、軟件組成：模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
五、測控組成：
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
水流量
|
轉子流量計
|
就地顯示
|
手動閥控
|
|
壓差
|
壓差傳感器
|
數字顯示儀表，精度：0.5%FS
|
無
|
|
液體溫度
|
PT100鉑電阻
|
數字顯示儀表，精度：0.5%FS
|
無
|
|
渦輪流量
|
傳感器
|
數字顯示儀表，精度：0.5%FS
|
手動閥控
|
