出廠價：42000元/臺

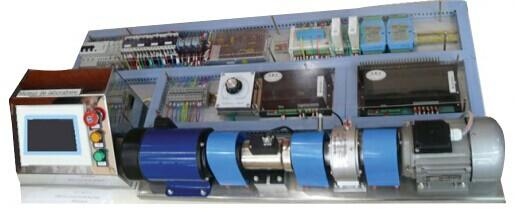

KHDZ-06高級交直流電機檢測技術實驗裝置集直流電機、三相異步電機兩類電機對應的機械特性、電氣特性的測試和教學實訓于一體，配套先進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。學生可通過一個嵌入式觸摸屏電腦實現采集數據的顯示、系統控制、加載控制、直流調速控制等。
一臺基于WinCE(中文版)操作系統、內嵌HMIBuilder嵌入版組態軟件的觸摸屏是唯一的人機界面，它在系統中作為數據輸入、顯示監控及控制終端。該終端采用RS-485接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控，本款教學設備的終端還可下達操作指令給執行模塊從而實現對程控設備的調節，進而實現對電機電樞電壓及負荷的控制。
一、技術參數：
1、三相異步電動機：三相交流380V/50Hz，Y形接法。功率370W轉速1500轉/分鐘
2、直流電動機：電樞電壓直流220V勵磁電壓直流220V功率355W轉速1500轉/分鐘
3、加載設備：供電電源24V激磁電流0~0.6A加載能力0~6N.m
4、直流24V可調節電源：0~24V電樞電壓輸出電壓輸出線性可控，控制信號4-20mA。
5、220V直流調速器：0~220V可調電樞電壓輸出電樞電壓線性可控，控制信號4-20mA。220V直流勵磁電壓輸出。
6、人機界面設備：7"高亮TFT液晶顯示屏，分辨率800×400，四線電阻式觸摸屏，分辨率1024×1024。WinCE(中文版)操作系統，內嵌HMIBuilder嵌入版組態軟件無限點。主頻400M，內存64M，存儲設備128M電子盤。工作電源DC24V具有兩個2.0的USB接口，支持工程備份及還原，支持外部輸入接口設備，如USB鼠標鍵盤等。具備兩個DB9接口，COM1是RS-232接口，COM2具備一個RS-232接口和RS-485接口
7、系列采集模塊：4路模擬量輸出模塊；8路模擬量輸入模塊
8、動態扭矩傳感器測量旋轉電機扭矩，量程0~±5N.m線性輸出0~±5V(正反方向)
9、電流傳感器：隔離型直流電流傳感器，量程0-5A，0~±5V線性輸出(正反方向)；隔離型直流電流傳感器，量程0-10A，0~±5V線性輸出(正反方向)
10、轉速測量模塊電源電壓DC10~24V檢測距離約5mm
11、RTU模塊Modbus協議通訊，模塊地址手動可設具備開關量輸入、繼電器輸出、模擬量輸入、脈沖計數等功能，具備三相電壓、電流、有功、無功、功率因數、頻率等檢測功能具有兩個通訊口
12、基于觸摸屏的組態軟件運行環境實現數據采集及顯示實現電拖系統的系列控制操作
13、電拖實訓系統規格長×寬×高120×60×100（cm）重量約55kg。
二、高級交直流電機檢測技術實驗裝置主要功能：
1、交流電機空載試驗、空載特性曲線測定、機械特性曲線測定效率測定、轉速測量。
2、直流電機：空載特性實驗、特性曲線測定、加載實驗、電機調速實驗、效率測定、轉速測量。
