KH-QC58大眾EA888電控發動機運行考核實訓臺采用大眾EA888 1.8T發動機系統總成為基礎，包含所有的傳感器、執行器、供油系統、散熱系統、電源系統、進排氣系統、油門操縱機構等組成；面板設有組合儀表、控制電腦ECU、點火開關、故障診斷座�？烧{(diào)整式故障模擬裝置；面板設有彩色的發動機電控系統電路原理圖、外接式的電腦檢測端子。
一、技術參數：
1、尺寸：1400×1000×1700（長×寬×高）
2、使用環境：溫度-5℃～40℃；濕度≤80％
3、發動機類型：大眾發動機，
4、發動機型號：EA888（原廠裝車發動機）
5、機油等級：API（美國石油學會）標準SG級，
6、蓄電池：免維護蓄電池
7、萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色.
8、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、大眾EA888電控發動機運行考核實訓臺功能：
1、在發動機總成基礎上，各相關系統按合理位置排布，直觀展示汽車發動機控制系統和相關工作附件的結構組成與工作原理；
2、彩色的發動機電控系統結構和電路原理圖，便于對整體發動機電控系統結構和原理的教學。
3、在發動機總成基礎上，配備各相關輔助控制系統，各傳感器、執行器齊全有效，發動機運行正常，適合做發動機各種工況實驗 。組合儀表（顯示發動機轉速、水溫、燃油量、機油壓力過低故障燈等）；
4、外接式電腦檢測端子，可進行各傳感器、執行器及電控單元的信號檢測與分析。
5、配備專用故障診斷座（OBDII檢測端口），可連接專用解碼器對發動機電控系統進行故障碼讀取、故障碼清除、數據讀取、波形分析、執行元件測試等檢測實驗。
6、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理。
電子油門、散熱水箱

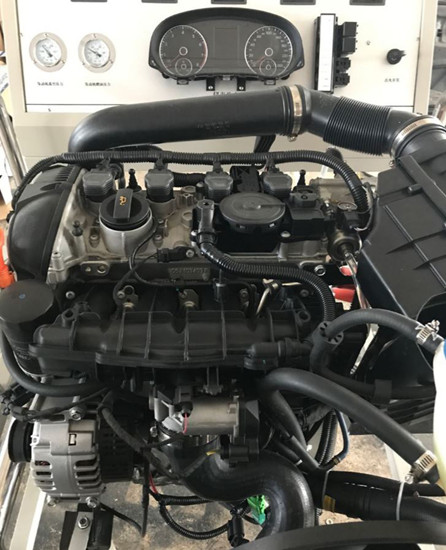

EA888發動機總成

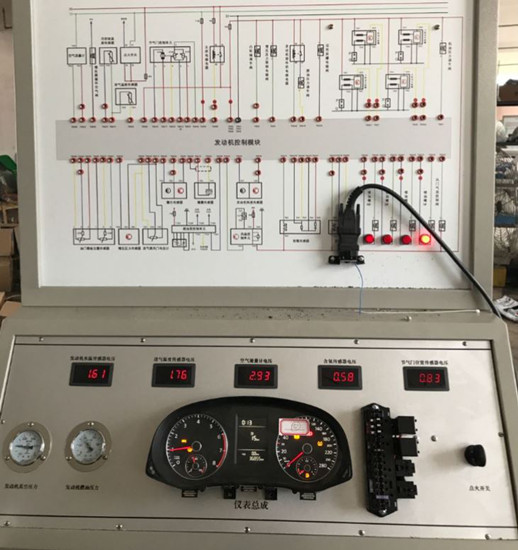

控制面板、儀表、繼電器、燃油壓力表

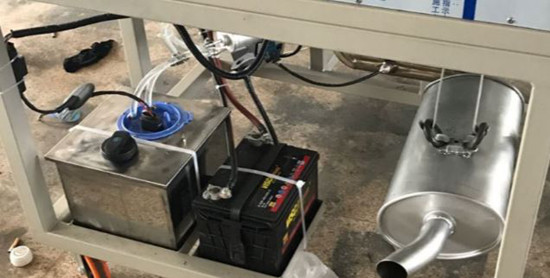

油箱、電瓶、排氣管
|
